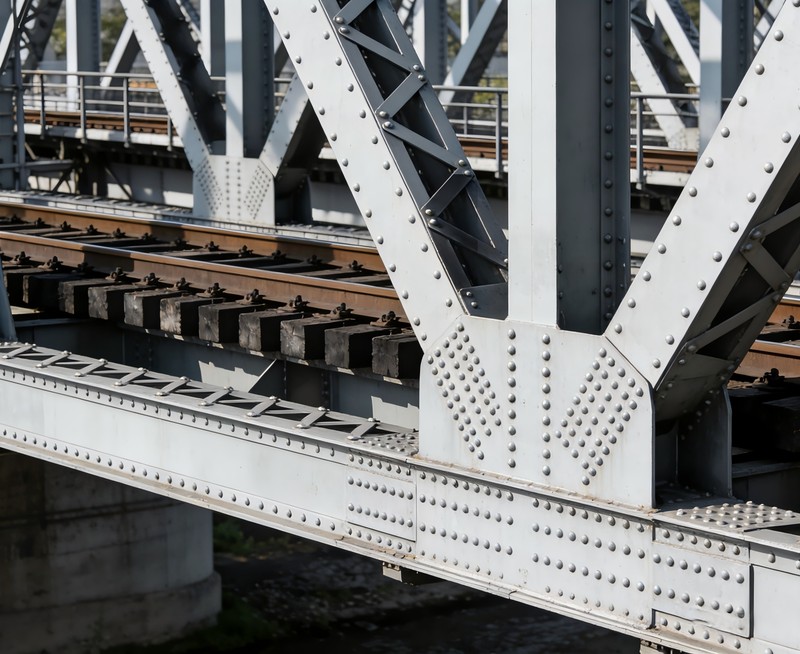

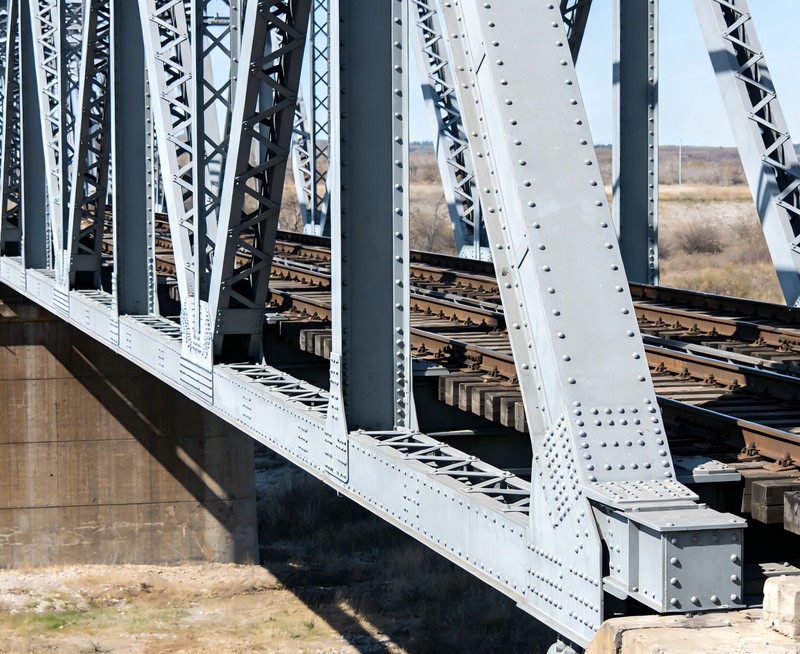

جسر السكك الحديدية الفولاذي الجاهز

نحن متخصصون في تصميم وتصنيع وتركيب جسور السكك الحديدية الفولاذية الجاهزة عالية الموثوقية ومنخفضة الصيانة، وتوفير حلول فائقة لعبور الأنهار والوديان والطرق والخطوط الحالية للسكك الحديدية العالمية عالية السرعة والشحن الثقيل والعبور الحضري والجوانب الصناعية. بالمقارنة مع جسور الطرق السريعة، تتطلب جسور السكك الحديدية متطلبات أكثر صرامة للاستجابة الديناميكية وعمر الكلال والصلابة على المدى الطويل. لقد تم تصميم حلولنا المصنوعة بالكامل من الفولاذ خصيصًا لتلبية هذه المتطلبات، مما يضمن تشغيل القطار بشكل آمن وسلس وفعال.

استفسر الآن >

الميزات والمزايا الأساسية

أداء ديناميكي فائق وراحة أثناء القيادة

من خلال محاكاة FEA المحسنة ومحاكاة اهتزازات اقتران جسر السيارة، نقوم بتحسين الخصائص الديناميكية، مما يضمن أن التسارع والإزاحة الرأسية/الجانبية في القطارات عالية السرعة تكون ضمن الحدود بشكل صارم، مما يضمن التشغيل السلس والآمن وراحة الركاب.

متانة التعب لا مثيل لها

تتحمل جسور السكك الحديدية مئات الملايين من دورات الإجهاد. نحن نستخدم تفاصيل مقاومة للتعب (على سبيل المثال، طحن أصابع اللحام، باستخدام الثقوب المحفورة) ونجري تقييمًا لعمر التعب وفقًا للقوانين الدولية الصارمة، مما يؤدي إلى إطالة عمر الخدمة بشكل كبير في ظل التحميل الدوري وتقليل تكاليف صيانة دورة الحياة.

البناء المعياري السريع، وتقليل انقطاع السكك الحديدية

المكونات مسبقة الصنع بدقة في المصنع. يتم استخدام وحدات الرفع الكبيرة والاتصال السريع في الموقع (على سبيل المثال، البراغي عالية القوة). بالنسبة لترقيات الخطوط الحالية أو استبدال العوارض، فإننا نقدم خطط بناء "نافذة الحيازة"، مما يؤدي إلى ضغط انسدادات الخط الواحد لساعات، مما يقلل من التأثير التشغيلي.

تصميم متكامل ومتكيف للغاية

تقوم تصميماتنا بدمج الأساسات مسبقًا لصواري السلال، وقنوات الكابلات، وحواجز الضوضاء، وحوامل نظام المراقبة. إنها تتكيف بسهولة مع المسارات المكهربة/غير المكهربة، والصابورة/غير الصابورة، وتتيح هامشًا كبيرًا لزيادة السرعة في المستقبل أو الأحمال المحورية الأثقل.

الإدارة الرقمية طوال الحياة والمراقبة الذكية

نحن نقدم التوأم الرقمي (BIM) المتزامن مع الجسر المادي للبناء والتشغيل والصيانة. يمكن دمج أنظمة المراقبة الصحية طويلة المدى للحصول على بيانات الضغط والتشوه والاهتزاز والتآكل في الوقت الفعلي، مما يتيح الصيانة التنبؤية والإدارة الاستباقية.

نطاق التخصيص والخدمة لدينا

نحن نقدم التخصيص العميق والخدمات الفنية المهنية التي تغطي دورة حياة جسر السكك الحديدية بأكملها:

تصميم متخصص لكل رموز السكك الحديدية

قم بإجراء مجموعة الأحمال والتحليل الديناميكي وفحص التعب وتصميم الحالة الحدية وفقًا للرموز المحلية (على سبيل المثال، TB الصيني، وEuropean EN، وUS AREMA، وUIC). تقديم تصميمات متكاملة تلبي متطلبات الواجهة لأنظمة الطرق والكهرباء والإشارات الدائمة.

السيناريو المعقد وتصميم الهيكل الخاص

جسور السكك الحديدية طويلة المدى (عوارض فولاذية للجسور المدعمة بالكابلات/الجسور المقوسة)، وجسور تروس السكك الحديدية، وجسور الطرق السريعة والسكك الحديدية المدمجة.

تصميم الصلب ومنهجية البناء لاستبدال العوارض والرفع والإطلاق الجانبي في مشاريع توسيع سعة الخط الحالية.

العزل الزلزالي وتصميم وصلات الأساس الخاصة للمناطق عالية الزلازل والتربة الناعمة ومناطق هبوط التعدين.

التصنيع ومراقبة الجودة

استخدم القطع باستخدام الحاسب الآلي واللحام الآلي والتجميع المسبق واسع النطاق في ورش العمل المعتمدة وفقًا لمعايير EN 1090/ISO 3834. قم بإجراء اختبار الموجات فوق الصوتية (UT) بنسبة 100% على اللحامات الأولية واختبار الجسيمات المغناطيسية (MT) على التفاصيل الحرجة المتعلقة بالإرهاق.

قم بتصنيع الجسور المصنوعة من الفولاذ المقاوم للصدأ (غير المطلي) أو قم بتطبيق أنظمة طلاء للخدمة الشاقة من فئة C5-M للبيئات القاسية.

تسليم ودعم المشاريع العالمية

تقديم نماذج التعاون EPC أو DFM. قم بتعيين مديري المشاريع ذوي الخبرة في مشاريع السكك الحديدية الدولية لتنسيق الخدمات اللوجستية عبر الحدود والتخليص الجمركي وتوجيهات التركيب في الموقع.

المواصفات الأساسية والمعايير الفنية

المعلمة	نطاق المواصفات / المعايير	ملاحظات واعتبارات خاصة بالسكك الحديدية
تحميل التصميم	UIC 71، أو Cooper E80، أو AREMA، أو خاص بالعميل	تتمتع الأحمال الحية للسكك الحديدية بتأثيرات ديناميكية كبيرة، وتتطلب الحساب باستخدام عوامل التضخيم الديناميكية، والنظر في التحميل متعدد المسارات، وقوة الطرد المركزي (للجسور المنحنية).
نطاق التصميم	30 م - 300 م + (الامتداد الاقتصادي النموذجي 40-120 م)	تعمل المسافات الطويلة على تقليل الأرصفة البحرية في الماء، مما يؤدي إلى تحسين الملاحة والتحكم في الفيضانات. تعتبر العوارض والدعامات المستمرة المدعومة ببساطة من الأشكال الشائعة.
النوع الهيكلي	العارضة اللوحية، العارضة الصندوقية، الجمالون من خلال/السطح	توفر العوارض الصندوقية صلابة التوائية عالية للجسور المنحنية والتحميل اللامركزي؛ الجملونات مناسبة للمسافات الطويلة جدًا وتسهل عملية الفحص.
درجة الصلب	إن 10025 S355J2، S460NL؛ ASTM A709 Gr.50W، Gr.HPS 70W؛ Q345QE، Q420QE	يجب استخدام الفولاذ الهيكلي بجودة الجسر، مما يضمن متانة الصدمات في درجات الحرارة المنخفضة عند -20 درجة مئوية أو -40 درجة مئوية، ومكافئ الكربون الخاضع للتحكم لقابلية اللحام.
نظام سطح السفينة	سطح مفتوح (حوض الصابورة)، سطح ذو صابورة، مسار متكامل بدون صابورة	تتطلب الأسطح المفتوحة أسس حواجز حماية متكاملة؛ تتطلب الأسطح الصابورة التحكم في صلابة السطح؛ تتطلب المسارات غير الصابورة تسطيحًا عاليًا للغاية لسطح السطح.
التحكم في الصلابة	الانحراف العمودي ≥ L/800 ~ L/1000؛ الصلابة الجانبية لكل كود	يعد التحكم الصارم في التشوه أمرًا أساسيًا في تصميم جسور السكك الحديدية، مما يؤثر بشكل مباشر على سلامة التشغيل وراحة الركوب، ويتطلب تحليلًا ديناميكيًا لاقتران جسر السيارة.
تصميم التعب	وفقًا للمواصفة EN 1993-1-9، AREMA Ch.15 لتصميم فئة التفاصيل	تخضع للتحميل بدورة عالية، مما يستلزم تفاصيل مقاومة للتعب عند اللحامات، والوصلات المثبتة بمسامير، والوصلات ذات العوارض المتقاطعة/الأوتار.
حياة التصميم	≥ 100 سنة	تم تصميمه على أساس تكلفة دورة الحياة الكاملة، مع الأخذ في الاعتبار تراكم أضرار التعب وبدلات التآكل، مما يستهدف الحد الأدنى من تكلفة الصيانة.
